Для широкого применения в сельском хозяйстве был разработан модельный ряд навесных валковых жаток, отличающихся высокой производительностью. Благодаря надёжным копирующим элементам жатки выполняют уборочный процесс с минимальными потерями.

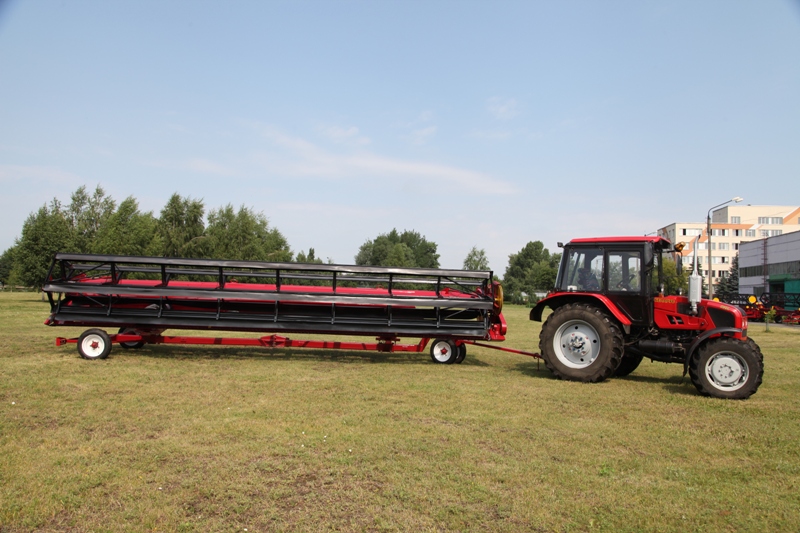

Жатки предназначены для скашивания и укладки стеблей зерновых культур на стерню в валок при раздельном способе уборки. Навесные валковые жатки серийно комплектуются планетарным приводом режущего аппарата собственного производства и транспортной тележкой.
Жатка 700UM имеет гидросистему для изменения положения мотовила по высоте и по выносу. Для более бережной уборки и работы на сложных культурах жатка оснащена эксцентриковым пальцевым мотовилом. При вращении мотовила пальцы совершают плоскопараллельное движение, одинаково хорошо захватывая прямостоящие и полеглые стебли.

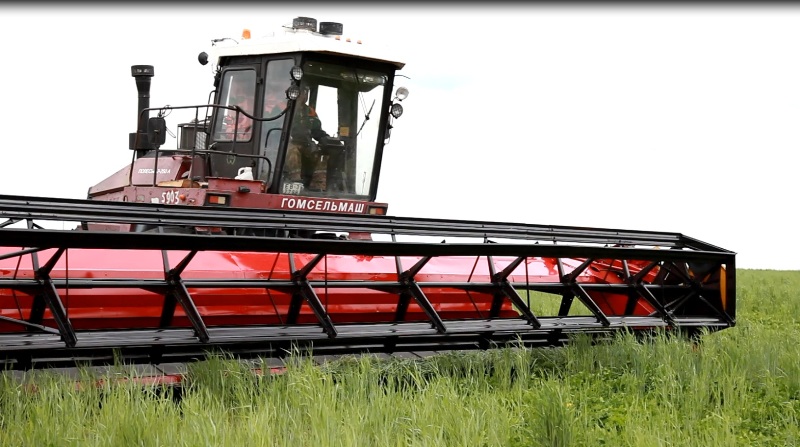

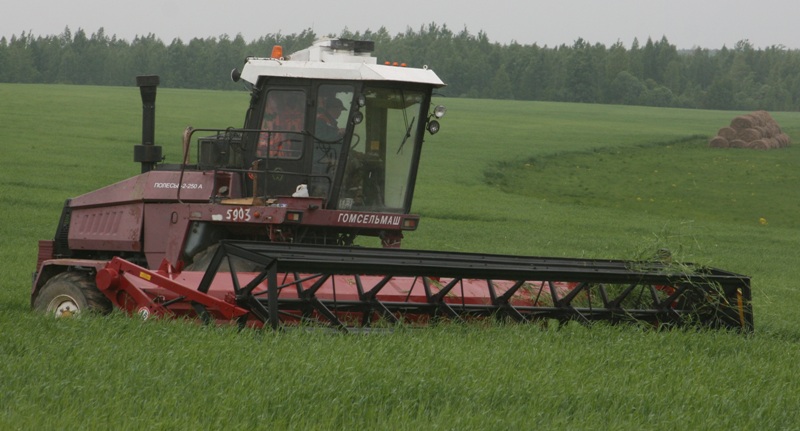

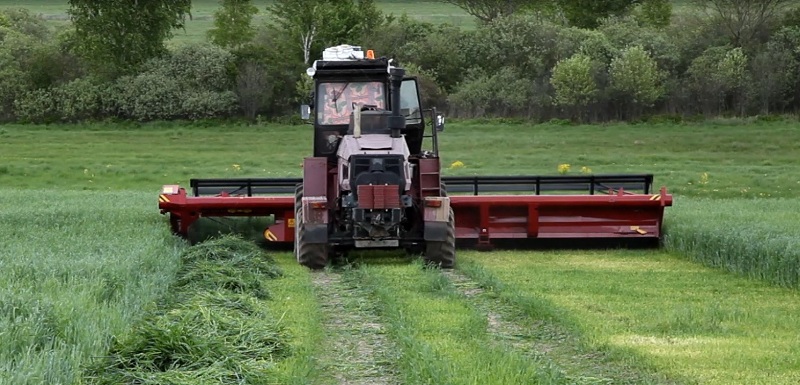

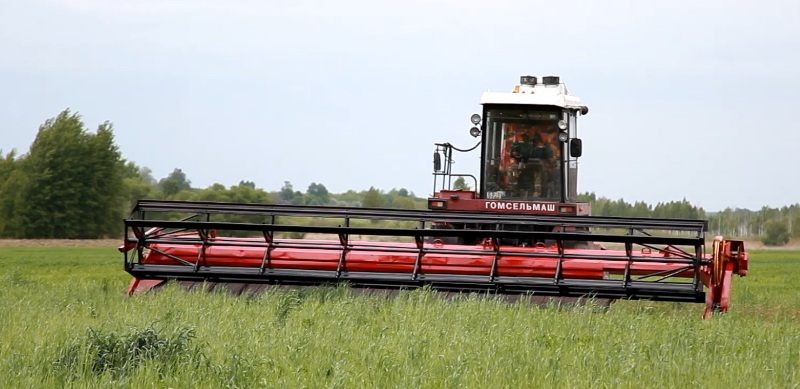

Жатки агрегатируются с универсальными энергетическими средствами MS250 (УЭС-2-250А), MS280 (УЭС-2-280А) и их модификациями. Возможно агрегатирование с тракторами, имеющими передний ВОМ, трёхточечное навесное устройство или реверсивную кабину.
|
Модель
|
ЖВЗ-7У
|
ЖВЗ-7УМ
|
ЖВЗ-9У
|
|
Агрегатирование жатки
|
MS250 (УЭС-2-250А), MS280 УЭС-2-280А и их модификации
|
|
Ширина захвата, м
|
7,0
|
7,0
|
9,2
|
|
Производительность, га/ч
|
3,4-5,5
|
3,4-5,5
|
4,5-7,2
|
|
Установочная высота среза, мм
|
70-120
|
|
Ширина образуемого валка, м
|
1,6
|
1,9
|
1,6
|
|
Высота образуемого валка, не более, м
|
0,6
|
|
Режущий аппарат
|
сегментно-пальцевый
|
|
Привод ножа
|
угловая передача (планетарный редуктор)
|
|
Мотовило
|
жесткое,
пятилопастное
беспальцевое
|
эксцентриковое
пальцевое
|
жесткое,
пятилопастное
беспальцевое
|
|
Рабочая скорость, км/ч
|
5-8
|
|
Габаритные размеры и масса в транспортном положении:
|
|
Длина, мм
|
10 700
|
10 700
|
12 900
|
|
Ширина, мм
|
3 000
|
|
Высота, мм
|
2 900
|
|
Масса, кг
|
2 000
|
2 300
|
2 400
|
