Принцип Работы
· Зерносушилка Strahl для зерновых закрытого цикла с рекуперацией тепла работает с минимальными энергозатратами, равномерно распределяя подогретый поток воздуха для сушки, с низким пылевыделением и простой системой подачи осушительных паров.
· Распределение зерна по вертикали происходит по принципу гравитации; регулируется с помощью механизма, называемого гильотиной, который находится в основании сушильной башни. Данный механизм – полного открытия, гарантирует равномерное качество сушки зерна. Цикличность его открытия активируется и контролируется автоматически со щита управления.

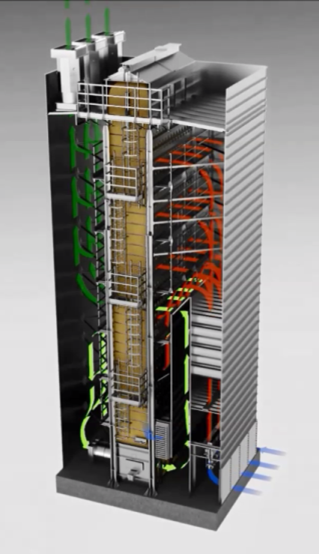

· Процесс высушивания происходит во время прохождения теплого воздуха по поверхности зерна перекрестным потоком, в сушильной установке зерна становятся все более и более сухими, опускаясь ближе к основанию.
· Вентиляторы установлены на крыше сушилки, что дает возможность работы по принципу высасывания воздуха из колонны (вакуумная зерносушилка).
· Воздух с нижней части башни (воздух, поступающий после охлаждения, а также от теплогенератора и участвует в последней фазе высушивания), имеет низкий процент влажности и температуру 40°C - 60°C, всасывается и направляется для повторного нагрева и использования в сушке зерновых в верхней части сушильной башни.
· Важную роль играет средняя часть сушильной башни - между фазой депрессии и фазой всасывания размещена зона обновления, где зерновые конденсируют внутреннюю влагу на своей поверхности, которая в свою очередь испаряется на последней фазе сушки.
В линейных горелках в качестве топлива используются природный или сжиженный газ. В отличие от традиционных горелок, в линейных горелках тепловое распределение значительно лучше. Скорость воздуха в горелке регулируется двумя специальными дефлекторами. Над горелкой установлена панель отсечения пламени, изготовленная из нержавеющей стали. Ее задачей является исключение возникновения направленных потоков очень горячего воздуха. Теплый воздух из горелки попадает в вертикальный и очень широкий теплоизолированный канал. После того, как продукт горения смешивается с более холодным рециркулируемым воздухом он проходит через ряд панелей, которые создают лучшее смешивание, повышая температурную равномерность.
Технические данные:
|
Модули |
кол-во |
4 |
|
|
Секции |
кол-во |
14 |
|
|
Объем зерна |
м³ |
31,8 |
|
|
Емкость (при 750 кг/м³) |
тонн |
23,9 |
|
|
РАЗМЕРЫ длина |
мм |
7 600 |
|
|
ширина |
мм |
2 800 |
|
|
высота |
мм |
10 750 |
|
|
Выходные вентиляторы |
кол-во |
1 |
|
|
Электрическая мощность |
кВт |
11,0 |
|
|
Воздушный поток |
м³/час |
27 400 |
|
|
Вентиляторы рециркуляции |
кол-во |
1 |
|
|
Электрическая мощность |
кВт |
7,5 |
|
|
Воздушный поток |
м³/час |
14 760 |
|
|
Максимальная тепловая мощность |
кКал/ч x 1000 |
1 040 |
|
|
кВт |
1 210 |
||
|
Общая электрическая мощность сушилки |
кВт |
28 |
|
|
Акустическое давление сушилки |
дБ |
< 55 |
|
|
Выделение пыли в атмосферу |
Мг/Nm3 |
< 20 |
|
|
Вес сушилки без зерна |
кг |
15050 |
|
|
ПРОИЗВОДИТЕЛЬНОСТЬ В РАЗНЫХ РЕЖИМАХ: |
|||
|
КУКУРУЗА 35% - 15% Te=125°C |
|
Продовол. |
Семенной |
|
Выход (сырого) зерна |
т/час |
4,7 |
2,1 |
|
Выход (сухого) зерна |
т/час |
3,6 |
1,6 |
|
Относительное потребление газа |
м³/тон |
23,2 |
10,4 |
|
КУКУРУЗА 28% - 14% Te=125°C |
|
|
|
|
Выход (сырого) зерна |
т/час |
6,4 |
2,8 |
|
Выход (сухого) зерна |
т/час |
5,3 |
2,3 |
|
Относительное потребление газа |
м³/тон |
16,2 |
7,2 |
|
КУКУРУЗА 24% - 14% Te=115°C |
|
|
|
|
Выход (сырого) зерна |
т/час |
7,4 |
3,3 |
|
Выход (сухого) зерна |
т/час |
6,6 |
2,9 |
|
Относительное потребление газа |
м³/тон |
11,6 |
5,2 |
|
СОЯ 18% - 13% Te=85°C |
|
|
|
|
Выход (сырого) зерна |
т/час |
9,2 |
4,1 |
|
Выход (сухого) зерна |
т/час |
8,7 |
3,9 |
|
Относительное потребление газа |
м³/тон |
4,5 |
2,0 |
|
ПШЕНИЦА 20% - 14% Te=90°C |
|
|
|
|
Выход (сырого) зерна |
т/час |
15,6 |
7,0 |
|
Выход (сухого) зерна |
т/час |
13,0 |
5,8 |
|
Относительное потребление газа |
м³/тон |
4,3 |
1,9 |
|
ПОДСОЛНЕЧНИК 13% - 8% Te=65°C |
|
|
|
|
Выход (сырого) зерна |
т/час |
6,4 |
2,8 |
|
Выход (сухого) зерна |
т/час |
5,3 |
2,3 |
|
Относительное потребление газа |
м³/тон |
5,1 |
2,2 |
|
РАПС 14% - 8% Te=80°C |
|
|
|
|
Выход (сырого) зерна |
т/час |
5,7 |
2,5 |
|
Выход (сухого) зерна |
т/час |
5,4 |
2,4 |
|
Относительное потребление газа |
м³/тон |
5,1 |
2,2 |
