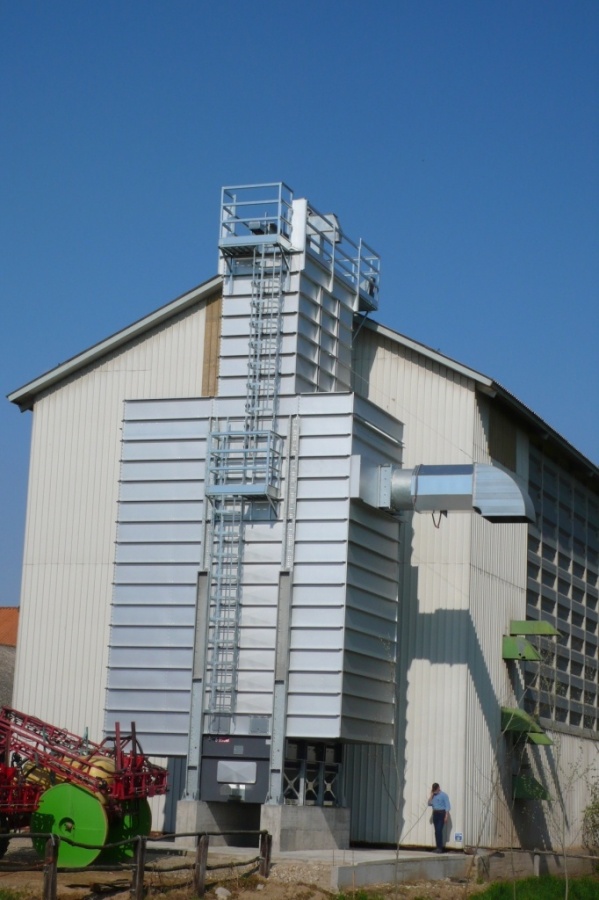

Зерносушилка циклического типа Strahl Модель 610 AR

Принцип Работы

·         Зерносушилки циклического типа серии AR разработаны для средних фермерских хозяйств. Производительность этой серии может достигать 26 тонн в час или 623,8 тонн в сутки. Зерносушилки универсальны и могут справиться с любой сельскохозяйственной культурой даже самой высокой степени влажности. Отличительная особенность серии AR – за счет бережного отношения к зерну они отлично подходят для сушки такой капризной культуры как рис. Также сушилки незаменимы в семеноводческих хозяйствах.

·         Принцип работы зерносушилки порционный. Объем влажного зерна попадает в бункер накопитель, откуда постепенно подается в сушильную шахту, где происходит нагрев. Далее зерно по внешней нории подается обратно в бункер накопитель и так до тех пор, пока зерно не будет доведено до кондиций. Постоянная циркуляция зерна позволяет снять любой процент влажности с вороха за один проход без потери физических свойств зерна. Это делает оборудование идеальным для сушки семенного материала.

·         Распределение           зерна по вертикали происходит по принципу гравитации; регулируется с помощью механизма, называемого гильотиной, который находится в основании сушильной башни. Данный механизм – полного открытия, гарантирует равномерное качество сушки зерна. Цикличность его открытия активируется и контролируется автоматически со щита управления.

·         Процесс высушивания происходит во время прохождения теплого воздуха по поверхности зерна перекрестным потоком, в сушильной установке зерна становятся все более и более сухими, опускаясь ближе к основанию.

·         В отличие от поточных зерносушилок, для которых предпочтительно работать 24 часа в сутки, серия AR способна без потерь работать посменно, или тогда, когда нужно фермеру. Также легко без простоев осуществляется переход с одной культуры на другую. В то же время зерносушилка обладает всеми традиционными преимуществами Strahl: шахта сушилки полностью утеплена, в конструкции использован металл Aluzink для долгой работы, система пылеподавления и защиты от осадков.

В линейных горелках Tecflam в качестве топлива используются природный или сжиженный газ. В отличие от традиционных горелок, в линейных горелках тепловое распределение значительно лучше. Скорость воздуха в горелке регулируется двумя специальными дефлекторами. Над горелкой установлена панель отсечения пламени, изготовленная из нержавеющей стали. Ее задачей является исключение возникновения направленных потоков очень горячего воздуха. Теплый воздух из горелки попадает в вертикальный и очень широкий теплоизолированный канал.

Технические данные:

  Модули

  кол-во

6

  Объем зерна

  м³

68,7

  Емкость (при 750 кг/м³)

  тонн

51,5

  РАЗМЕРЫ      длина

  мм

5 600

                        ширина

  мм

4 100

                        высота

  мм

12 750

  Выходные вентиляторы

  кол-во

1

   Электрическая мощность

  кВт

18,0

  Тепловая мощность

  МКал/ч

1 750

  Акустическое давление сушилки

  дБ

< 55

  Выделение пыли в атмосферу

  Мг/м3

< 20

ПРОИЗВОДИТЕЛЬНОСТЬ В РАЗНЫХ РЕЖИМАХ:


  Продовол.

  Семенной

  КУКУРУЗА 28% - 14% Te=115°C

  т/сутки

165,0

74,2

  КУКУРУЗА 24% - 14% Te=100°C

  т/сутки

180,0

81,0

  ПШЕНИЦА 20% - 14% Te=90°C

  т/сутки

315,0

141,7

  РИС 22% - 14% Te=65°C

  т/сутки

99,0

44,5

  ТРАВЫ 20% - 14% Te=65°C

  т/сутки

115,0

51,7

  ПОДСОЛНЕЧНИК 14% - 8% Te=55°C

  т/сутки

137,0

61,6

  РАПС 14% - 8% Te=80°C

т/сутки

177,0

79,6

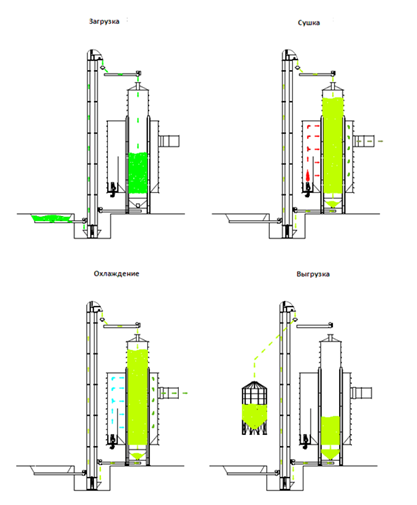

Этапы сушки на циклической сушилке STRAHL AR

·         Загрузка зерносушилки осуществляется с помощью внешней нории.

·         Сушка зерна в зерносушилке осуществляется циклом, что позволяет максимально щадящим для зерна образом снять любой процент влажности за 1 цикл.

·         Охлаждение зерна в зерносушилке – обязательное условие для подготовки его к длительному хранению.

·         Выгрузка осуществляется той же норией, что и загрузка. Это позволяет сэкономить на транспортном оборудовании.

Комплектация оборудования

·         Сушильная башня со ступенчатыми тоннелями из стали ALUZINK; вытяжные тоннели верхней части сушилки из нержавеющей стали; внутренняя обшивка панелями из стали ALUZINK.

·         Термоизоляция зоны горячего воздуха минеральной ватой и панелями из гальванизированной стали. Термоизоляция зоны сушки минеральной ватой и панелями из стали ALUZINK.

·         Платформы и лестницы для инспектирования и очистки.

·         Загрузочный бункер для влажного зерна с крышей.

·         Механизм разгрузки сухого зерна и нижний бункер для сбора сухого продукта.

·         Кнопка экстренной быстрой разгрузки; кнопка ручного управления.

·         Заслонки безопасности для механического открытия/закрытия в случае аварии.

·         Отсек для установки горелки с регулируемым поперечным профилем.

·         1 ШТ. высокопроизводительных вентилятора со смещенным потоком с изменяемым шагом лопасти и непосредственно встроенным электромотором для нагнетания воздуха (4 кВт).

·         Комплект датчиков для контроля и регулировки температурного режима.

·         3 ШТ. Наружные стенки шахты с усиленной шумо- и звукоизоляцией.

·         1 ШТ. Электронная панель управления с сенсорным экраном, ПО на русском языке

·         1 ШТ. Газовая / дизельная горелка в комплекте, включая устройства безопасности и систему управления.
