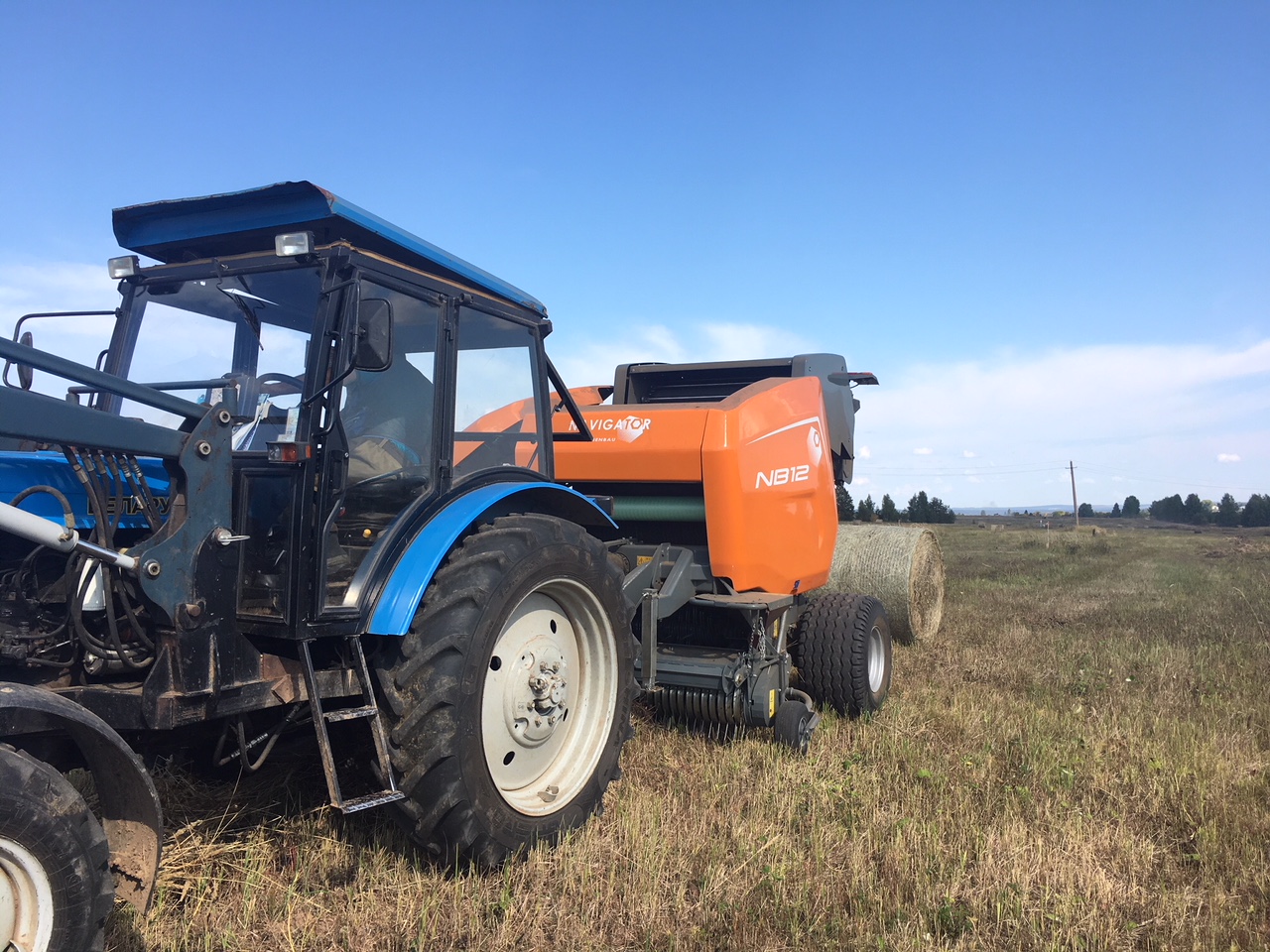

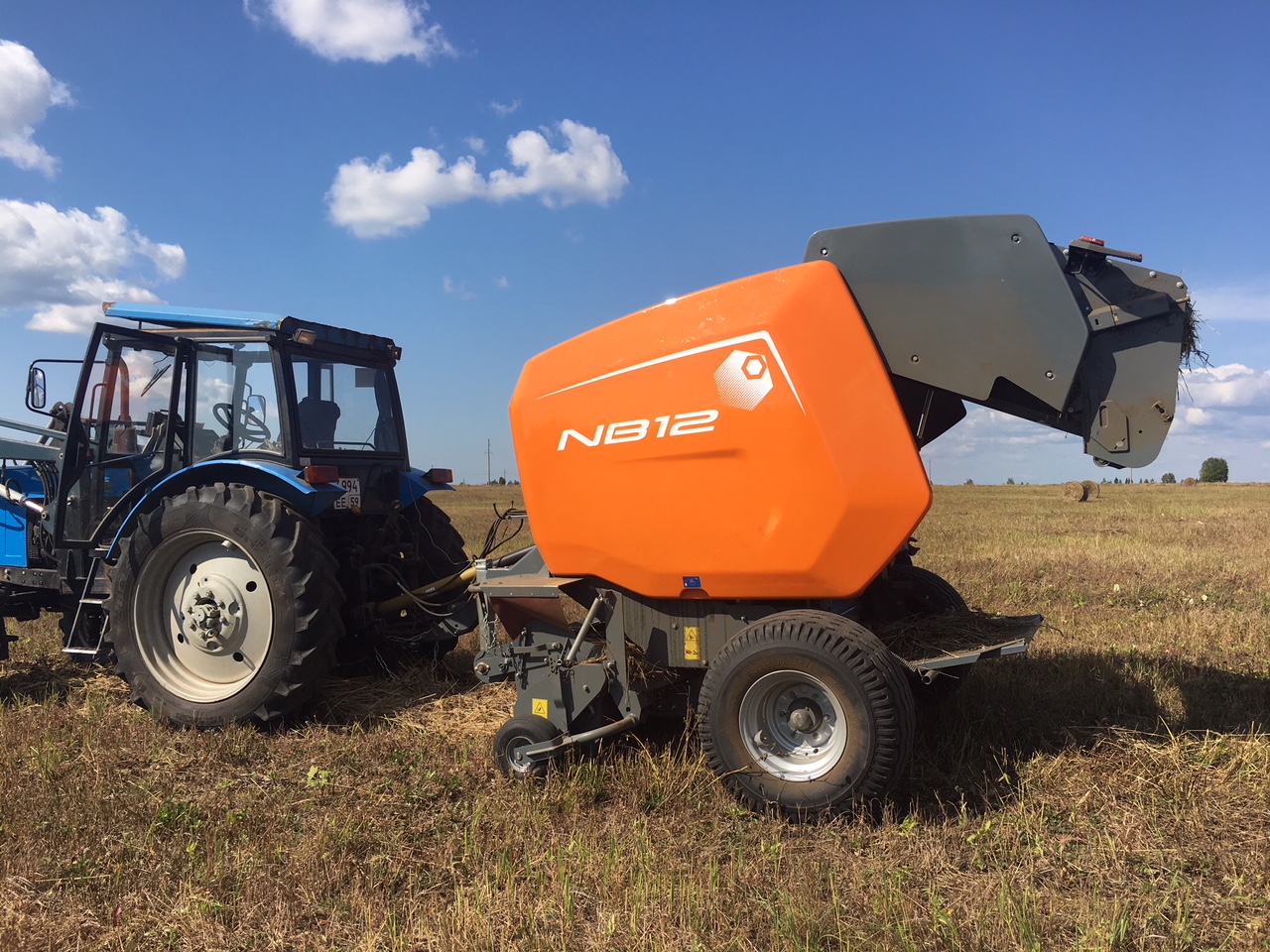

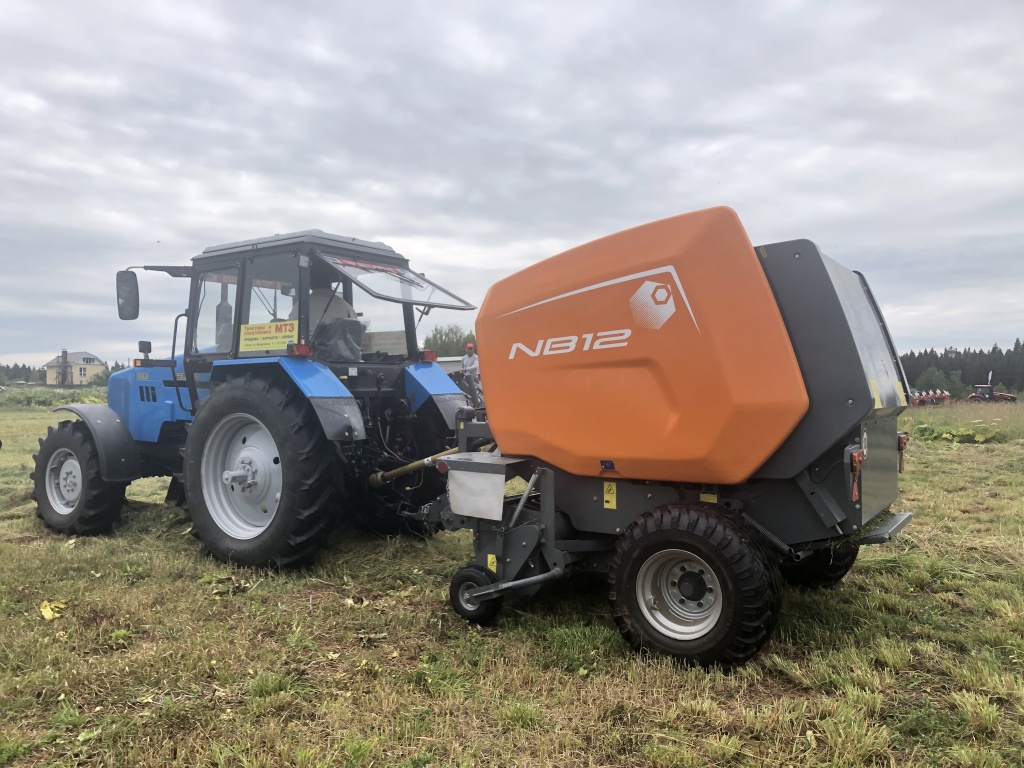

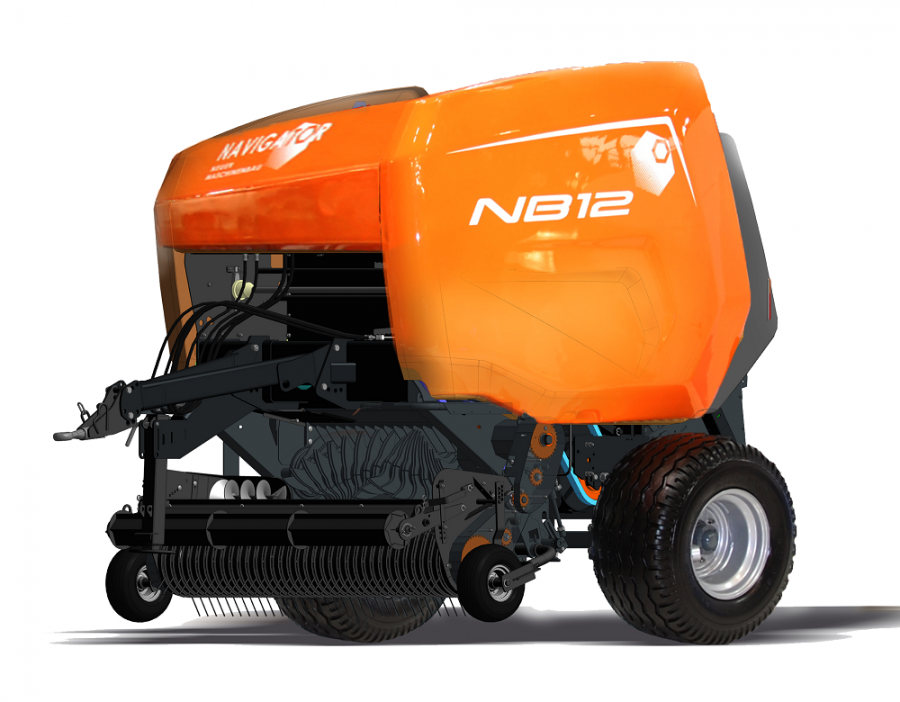

Высокопродуктивные пресс-подборщики с фиксированной камерой прессования диаметром 1,2 м.
Скоростной подборщик, планчато-цепной транспортер и верхний подающий ротор с возможностью измельчения травяной массы увеличивают производительность пресс-подборщика.
Измельчение упрощает дальнейшую работу с заготовленным материалом, в частности, смешивание и раздачу миксерами-кормораздатчиками. А также повышает плотность рулонов, что снижает расходы на их перевозку и хранение.
Полностью автоматическая система управления - простота в эксплуатации.
Система автоматической смазки цепей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель
|
NB12C
|
|
Ширина захвата подборщика, м
|
1,9
|
|
Размер формируемых рулонов (d х h), м
|
1,2 х 1,2
|
Количество ножей измельчителя
|
0 - 7 - 15 - 17
|
Расстояние между ножами, мм
|
0 - 128 - 64 - 64
|
Количество скалок транспортера
|
34
|
|
Тип обвязывающего материала
|
сетка
|
Мощность трактора, л.с.
|
от 80
|
Габариты (Д х Ш х В), м
|
4,1 х 2,7 х 2,6
|
|
Масса, кг
|
3300
|
- ПОДАЮЩИЙ РОТОР
- Ротор (1) формирует равномерную подачу материала в прессовальную камеру, благодаря чему достигается большая скорость работы и производительность.
- Верхнее расположение ротора позволяет справиться с любым материалом, в том числе, с сухой короткостебельной соломой.
- Оснащен мощной и надежной кинематической схемой (шестеренная пара (2), опорные подшипники ротора (3) с принудительной дистанционной смазкой).
- РЕЖУЩИЙ РОТОР (ИЗМЕЛЬЧИТЕЛЬ)
- Измельчитель оснащён 17 ножами, длина резки при этом 64 мм, что позволяет получить идеальные рулоны сенажа, уплотненные на 25 % больше.
- Отключение ножей при забивании производится дистанционно из трактора, позволяет быстро возобновить работу
- Переключение на 15 ножей (отключение крайних) позволяет снизить риск распада рулона в краях.
- Переключение на 7 ножей увеличивает длину резки до 128 мм.
- Отключение ножей делает пресс универсальным для работы на сене и соломе.
- ПОДБОРОЧНОЕ УСТРОЙСТВО (ПОДБОРЩИК)
- Подборщик с шириной захвата 1,9 метра позволяет подбирать широкие валки даже на резких поворотах, а боковые шнеки обеспечивают плавное перемещение материала в канал подающего узла. (1)
- Пятирядный безэксцентриковый барабан с повышенной частотой вращения и уменьшенным расстоянием между зубьями задаёт высокую скорость материала и обеспечивает чистоту подбора с поля. (2)
- Нормализатор и прижимной ролик обеспечивают стабильность подачи на средних и высоких урожайностях и создают возможность подбора соломы и низкоурожайных полей. (3)
- Копирующий аппарат имеет 4 разгрузочных пружины и 2 пневмоколеса, что позволяет повысить качество корма, не подбирая почву и другие посторонние предметы, и предохранить подборщик от поломок из-за неровных полей. (4)
- Сетеувязка сокращает время обмотки, повышая производительность.
- Подача сетки непосредственно в камеру прессования, что полностью исключает риск наматывания сетки в подборщик.
- Число слоёв сетки задаётся с пульта управления в кабине трактора.
- Растягивающий узел (1) и адаптивное тормозное устройство (2) позволяет обвязать рулон сеткой по всей ширине и немного края. (Адаптивный тормоз сохраняет постоянное противоусилие затягиванию сетки не зависимо от её остатка в бобине).
- Цепочно – планчатый транспортёр (1) универсален на любом материале из-за своей «цепкости» и надёжного привода.

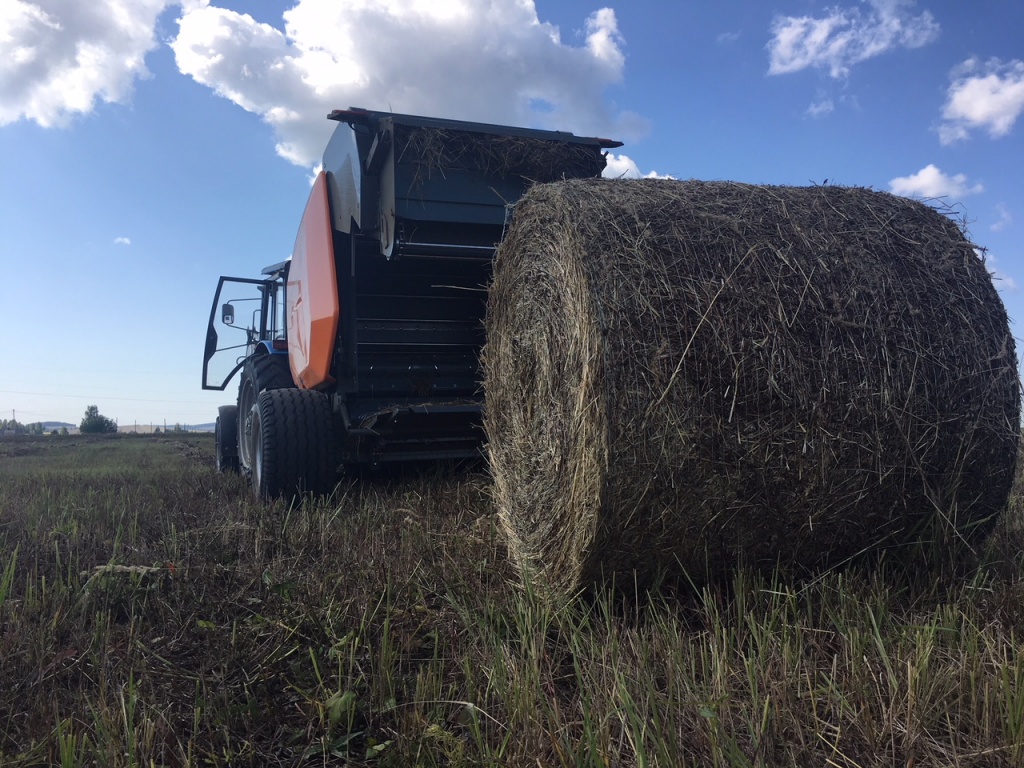

- Безостановочный транспортёр и накопитель (1) позволяет закрывать камеру на ходу, это позволяет вдвое быстрее выгружать готовый рулон.
- Маятниковая натяжка транспортёра (2) позволила исключить ослабление при опускании крышки на рулон из-за чего иногда рвут цепи транспортёра
- Стартовый валец (4) поддерживает вращение рулона в камере и не допускает вытягивание материала транспортёром из камеры.
- Пульт управления с дисплеем в кабине трактора.
- Автоматический или ручной запуск обвязки.
- Отключение ножей для очистки измельчителя.
- Автоматическая система управления выгрузкой.
- Двухсторонний контроль за формой рулона (подсказывает механизатору держаться левее или правее)
- Регулировка плотности с пульта
- Регулировка слоёв сетки с пульта
- Счётчик рулонов (за смену и общий)
- ПРИВОДНЫЕ И ТРАНСПОРТЕРНЫЕ ЦЕПИ
Распределение нагрузки двухсторонним редуктором позволило снизить нагрузку на цепные приводы, подшипники и валы, что продляет срок службы всех приводных узлов пресс-подборщика.
централизованная смазка смазка подшипников
цепей
Все «скрытые» точки смазки объединены в наглядные смазочные рейки.
