Зерноуборочный комбайн КЗС-10К ПАЛЕССЕ GS10

Зерноуборочный комбайн КЗС-10К «ПАЛЕССЕ GS10» – это, с одной стороны, классическая однобарабанная схема обмолота и сепарации, сочетающая стабильность и качество обмолота с экономичностью в эксплуатации. С другой стороны – это передовые технические решения, такие, как жатка с лучшим в мире режущим аппаратом, трехкаскадная очистка и высокий уровень автоматизированного управления параметрами уборки. Сочетание этих качеств с учетом умеренной цены дает все основания считать ПАЛЕССЕ GS10 «золотой серединой» в зерноуборке.

Использование ПАЛЕССЕ GS10, кроме уборки зерновых колосовых, с адаптерами для уборки различных культур дает возможность увеличить его сезонную загрузку со 180 до 300 моточасов, что обеспечивает снижение прямых эксплуатационных затрат на единицу наработки не менее чем в 1,4 раза.


Молотильный аппарат Big Drum с высокоинерционным барабаном диаметром 800мм при уборке в условиях нормальной влажности и средней соломистости дает отличные результаты, обеспечивая высокую пропускную способность комбайна. Молотильный барабан
Наличие семи каскадов с оптимальным перепадом высот на каждой из пяти клавиш соломотряса и большая амплитуда встречного движения клавиш улучшают выделение зерна из соломистого вороха, поддерживают стабильную производительность и снижают потери. Клавиши соломотряса
Трехступенчатая система тонкой очистки с электрорегулировкой интенсивности воздушного потока из кабины гарантирует высокую чистоту бункерного зерна. Решетный стан
Система выгрузки зерна с верхним расположением выгрузного шнека позволяет быстро загружать зерном кузова автомобилей с высокими бортами, экономя время на уборке. Шнек комбайна


Кабина комбайнаПульт и рукояткаТерминал с LCD-экраномКабина большого объема (2,6м3), с панорамным стеклом, оснащённая кондиционером, полностью регулируемое рабочее кресло оператора – это настоящий комфорт на высоком уровне.

В обновлённом комбайне ПАЛЕССЕ GS10 ещё более функциональной стала рукоятка гидростата. К функциям, которыми можно управлять одной рукой и требующим быстрого принятия решений, кроме управления скоростью движения, положением мотовила и скоростью его вращения, положением наклонной камеры и моментального отключения её привода, добавилась ещё и возможность управления системой выгрузки зерна.

Бортовой компьютер при запуске автоматически проверяет цепи датчиков и механизмов на исправность, обеспечивает просмотр электросхемы с номерами цепей и советов по устранению неисправности. Автоматическая настройка рабочих органов (молотильный зазор, обороты молотильного барабана, обороты вентилятора очистки) производится компьютером исходя из убираемой культуры и ее состояния, или из запомненных ранее настроек.


Наклонная камера Наклонная камера отличается стабильной и качественной подачей хлебной массы. Три опоры верхнего вала транспортёра, равномерно распределяющие нагрузку на цепи, и звёздочки с увеличенным числом зубцов обеспечивают долговечность цепей транспортёра, а нижний вал из прочной трубы на усиленных подшипниках дополнительно повышает надёжность работы наклонной камеры.
Гидропневмоаккумулятор Применение гидропневмоаккумуляторов на гидроцилиндрах подъема/опускания наклонной камеры повышает качество копирования жаткой рельефа поля, предотвращает повреждение жатки и наклонной камеры.
Гидромотор Применение гидромотора в конструкции наклонной камеры обеспечило бесступенчатое реверсирование транспортёра, значительно сократив время на выполнение этой операции.
Топливный бак Применяемый в конструкции комбайна топливный бак емкостью 500 л изготовлен из высококачественных полимерных материалов, имеет преимущества в сравнении с металлическим топливным баком – долговечность и коррозионную стойкость. Является эффективным решением проблемы засорения топливной системы продуктами коррозии.
Двигатель ЯМЗ Надежный и экономичный двигатель ЯМЗ-236БЕ2-28 имеет достаточный резерв мощности для обеспечения стабильной работы комбайна. Верхняя площадка комбайна оборудована для безопасного и удобного проведения работ по техобслуживанию моторной установки.

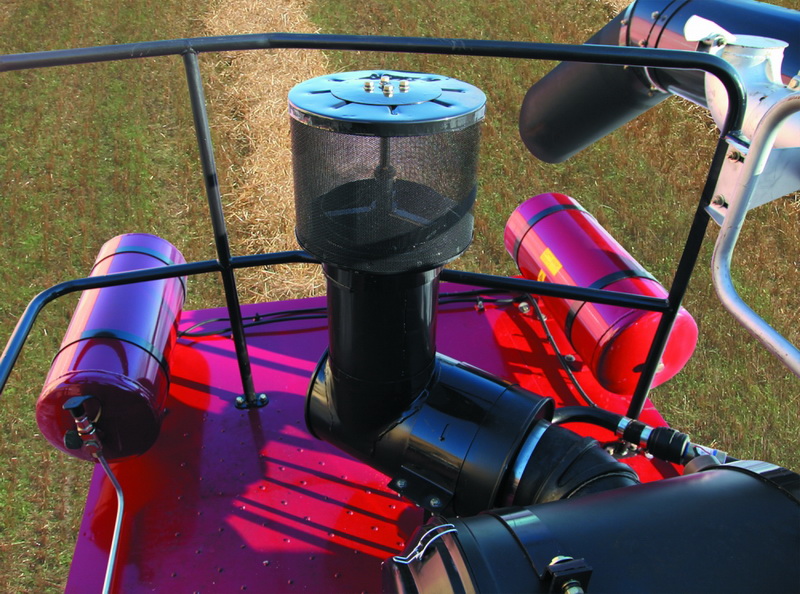

Предочиститель Включение в базовую комплектацию второго ресивера позволило увеличить общий объём пневмосистемы до 80 литров, создав новый резерв экономии времени на ежесменное техническое обслуживание. Установка дополнительного предочистителя в системе питания двигателя воздухом повысила эффективность очистки поступающего воздуха, повысив стабильность работы двигателя.
Открываемые капоты Эффективное решение по повышению удобства и сокращению времени на техническое обслуживание: полностью открываемые капоты, надежно удерживаемые пневмоцилиндрами, обеспечивают беспрепятственный и удобный доступ к узлам и механизмам комбайна.


Жатка комбайна

Режущий аппарат c прочными штампосварными пальцами, имеющими верхнюю и нижнюю режущие кромки, с системой чередования сегментов насечкой вверх/вниз дает исключительно чистый срез и обеспечивает самоочистку. Примененный для привода режущего аппарата жатки планетарный редуктор обеспечивает высокую частоту резания (1108 ходов/мин) при плавном ходе и минимальном износе, повышая производительность.

Двигатель
Производитель / марка   ЯМЗ-236БЕ2-28
Мощность двигателя номинальная кВт / л.с. 184 / 250
Емкость топливного бака л 500
Адаптеры
Жатка зерновая ЖЗК м 6,0 / 7,0
Жатка транспортерная ЖТ м 9,0 / 12,0
Жатка для уборки сои ЖЗС м 6,0 / 7,0
Жатка для уборки кукурузы КОК ряд / м 6 / 4,2
Жатка для уборки подсолнечника ПС ряд / м 8; 12 / 5,6; 8,4
Приспособление для уборки рапса ПР м 6,0
Подборщик зерновой ПЗ м 3,4 / 4,4
Система обмолота
Тип молотильного аппарата   барабанный
Ширина молотильного барабана мм 1500
Диаметр молотильного барабана мм 800
Частота вращения молотильного барабана об/мин
440...875
Площадь подбарабанья м2 1,37
Угол обхвата барабана подбарабаньев град 130
Система сепарации и очистки
Тип соломосепараторов   клавишный
Клавиши соломотряса кол-во 5
Длина клавиш мм 4100
Площадь сепарации, не менее м2 6,15
Общая площадь решет очистки м2 5,0
Частота вращения вентилятора очистки об/мин
372...840
Бункер зерновой
Объем бункера м3 7
Высота выгрузки, не менее мм 3500
Скорость выгрузки, не менее л/с 50
Измельчитель соломы, ножей шт 80
Ходовая часть
Рабочая скорость движения км/ч 8
Транспортная скорость движения км/ч 20
Дорожный просвет мм 300
Габаритные размеры и масса
Длина / ширина / высота в рабочем положении мм 10600 / 8900 / 4500
Длина / ширина / высота в транспортном положении мм 17900 / 3950 / 4000
Масса молотилки комбайна кг 11900
