Зерноуборочный комбайн КЗС-1624-1 ПАЛЕССЕ GS16
Зерноуборочный комбайн КЗС-1624-1 «ПАЛЕССЕ GS16» по производительности занимает верхнюю ступеньку модельного ряда комбайнов ПАЛЕССЕ. Машина современного технического уровня с двигателем мощностью 530 л.с. предназначена для сельхозпредприятий с крупными объемами уборки высокоурожайных зерновых колосовых, крупяных, зернобобовых и других обмолачиваемых культур.
Двухбарабанная система обмолота с предварительным ускорением потока хлебной массы обеспечивает бережный обмолот при высокой производительности. Вместо клавишного соломотряса комбайн оснащен роторным соломосепаратором с двумя роторами, «обернутыми» неподвижными решетчатыми деками и вращающимися во встречных направлениях. Такая комбинированная схема, сочетающая достоинства барабанного обмолота и роторной сепарации, лучше всего подходит для хозяйств, которые, наряду с зерновыми, в больших объемах убирают кукурузу на зерно.
Высокий уровень автоматизации выполняемых процессов позволяет исключить ошибки комбайнера и обеспечить стабильную работу комбайна в изменяющихся условиях уборки. Просторная кабина нового унифицированного ряда обеспечивает все условия для работы комбайнера без напряжения и усталости в течение длительной смены.
|
Многократно проверенная двухбарабанная схема обмолота с ускорением потока хлебной массы перед подачей на молотильный барабан доказывает свои преимущества и в комбайне ПАЛЕССЕ GS16. «Расчёсывание» массы зубьями барабана-ускорителя делает её поток абсолютно равномерным. В сочетании с большой скоростью, это обеспечивает не только быстрый и бережный обмолот, но и создаёт условия для высокой эффективности всех последующих процессов.
|
Условия для эффективной роторной сепарации создаются уже на стадии подачи массы от молотильного аппарата: отбойный битер специальной конструкции разделяет массу на два потока и равномерно подаёт к обоим роторам соломосепаратора. «Обёрнутые» деками, они вращаются во встречных направлениях. При движении массы на большой скорости по спирали между роторами и неподвижными деками на неё действует большая центробежная сила, что обеспечивает быстрое выделение остаточного зерна. Это - один из важнейших факторов, определяющих высокую производительность комбайна.
Сначала на скатную доску, по ней - на стрясную доску и только потом - на хорошо продуваемые каскады очистки. Такой путь очищаемой зерновой массы от роторов к решетному стану позволяет избежать заторов и снижает нагрузку на систему очистки.
|
|
|
В системе очистки воздушный поток направляется по двум раздельным каналам: верхний поток продувает перепад между стрясной доской и верхним решетом, уже на этой стадии удаляя значительную часть лёгких фракций. Нижний поток равномерно распределяется между решётами, завершая очистку зерна. Интенсивность воздушного потока и раскрытие жалюзи очистки регулируются из кабины.
|
КОМФОРТАБЕЛЬНАЯ КАБИНА
|
Кабина с увеличенным объёмом рабочего пространства и большой площадью остекленения отвечает всем требованиям, предъявляемым к уровню комфорта рабочего места оператора. Кондиционер с отопителем, полностью регулируемые рабочее кресло и рулевая колонка, откидное мягкое сиденье для инструктора или помощника, холодильный отсек, эргономично размещённые приборы и органы управления - эффективные решения для высокопроизводительной работы без напряжения и усталости.

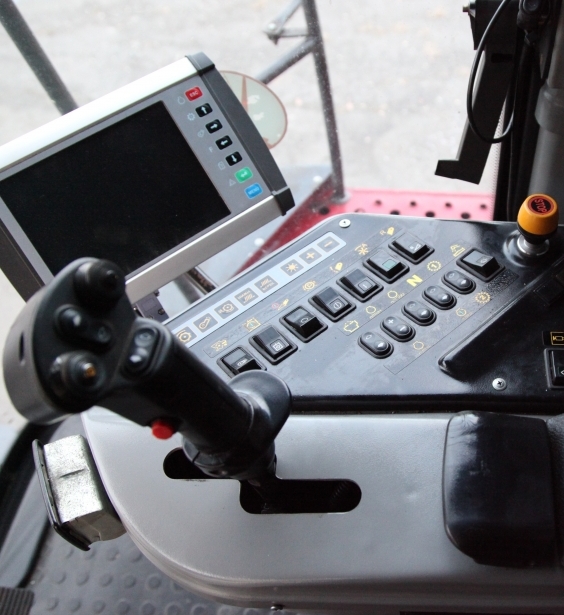

Пульт и рукоятка управления скоростью движения связаны с креслом оператора, регулируются по высоте вместе с креслом и всегда находятся в одинаково доступном, удобном для оператора положении. На рукоятке управления скоростью движения сосредоточены функции управления, требующие быстрого реагирования. Это направление движения (вперёд/назад) и скорость движения; подъём/опускание наклонной камеры; увеличение/уменьшение оборотов мотовила, подъём/опускание мотовила, его перемещение вперёд/ назад; включение/выключение шнеков выгрузки; поворот выгрузного шнека.
|
|
|
Терминал с LCD-экраном связан посредством CAN сети с шестью модулями бортовой информационно-управляющей системы (БИУС):
- модулем управления трансмиссией;
- модулем потерь;
- модулем CAN панели управления;
- модулем управления решётами;
- модулем жатки;
- модулем базовым.
|
Информационно-управляющая система System Control на базе бортового компьютера объединяет в себе функции информационного обеспечения, регистрации, статистики, управления и контроля. Компьютер находит оптимальное соотношение регулировок в зависимости от убираемой культуры, её урожайности, влажности и засоренности. Терминал обеспечивает интерактивный диалог оператора с БИУС, давая ему возможность контроля и управления рабочих органов комбайна, двигателя, трансмиссии, хода исполнения рабочих и сервисных операций, наблюдения за состоянием систем комбайна. С экрана терминала оператор также получает статистические данные о ходе уборки, а также информацию о возможных аварийных ситуациях.
|
Современная наклонная камера отличается надежностью, стабильной качественной подачей хлебной массы, обеспечивает высокую производительность и качество обмолота.
В сухую жаркую погоду жатка порой полностью скрывается из поля зрения комбайнёра за плотной завесой пыли. Эту проблему помогает решить установленная в наклонной камере комбайна система отсоса пыли от работающей жатки.
|
Реверс транспортёра наклонной камеры - без выполнения этой операции не обойтись, особенно в сложных условиях уборки. Применение гидромотора в конструкции наклонной камеры даёт возможность бесступенчато реверсировать транспортёр, экономя при этом время.
|
|
|
УВЕРЕННЫЙ СТАРТ
Как и во всех комбайнах ПАЛЕССЕ, жатка комбайна ПАЛЕССЕ GS16 захватом 9,2 м оснащена вертикальным планетарным редуктором в приводе и системой среза. Результаты применения этих систем широко известны: пальцы с двумя режущими кромками долговечны, привод ножей идеально прямолинейный. При этом снижаются потери зерна, комбайн работает на высокой скорости, срез низкий и ровный, жатка работает тихо и без вибраций.
|
|
Электрогидравлическая система копирования жаткой рельефа поля «Автоконтур» обеспечивает в полностью автоматическом режиме поддержание заданной высоты среза, давления на почву и положения жатки относительно почвы как в продольном, так и в поперечном направлениях.
|
|
Сигналы, которые поступают от копировальных дуг, расположенных под жаткой, непрерывно сравниваются с заданными значениями. Гидроцилиндры поперечного копирования на наклонной камере постоянно удерживают жатку параллельно поверхности почвы. «Автоконтур» - это уверенная работа в тёмное время суток, на склонах и каменистых полях, что даёт ощутимую прибавку в производительности.
|
В серийную комплектацию всех моделей комбайнов ПАЛЕССЕ входят транспортные тележки для жаток. Они помогают добраться до поля по дорогам общего пользования и легко агрегатировать жатку прямо в поле без дополнительных приспособлений.
|
Силовой агрегат Mercedes Benz OM 502LA мощностью 530 л.с. обеспечивает стабильную работу всех систем комбайна, узлов и механизмов. Впрыск топлива под высоким давлением в сочетании с электронным управлением работой двигателя даёт возможность развивать максимально высокую мощность при минимальном удельном расходе топлива даже при высоких нагрузках, которые создаются при экстремальных условиях уборки.
|
|
Использование автоматической централизованной системы смазки - это потрясающий резерв экономии времени на ежесменное техническое обслуживание, экономия смазки за счёт более точного дозирования автоматикой, увеличение срока работы смазываемых узлов и машины в целом.
|
Уборка рапса
Применение приспособления для уборки рапса позволяет наращивать стол жатки. Активные боковые делители с беспальцевыми режущими аппаратами чётко обрезают убираемый рапс по краю загонки. В сочетании с рапсовыми отражателями, это сводит потери семян рапса до минимума.
|
|
Уборка кукурузы на зерно
Уборка кукурузы на зерно становится легко выполнимой задачей с использованием специального комплекта оборудования. Он включает жатку с початкоотделителем и стеблеизмельчителем, понижающий привод молотильного барабана, сменное подбарабанье и дополнительное оборудование для рабочих систем комбайна. Початки бережно отделяются и подаются на обмолот, а стебли мелко измельчаются. Поле остаётся полностью готовым к вспашке.
|
|
|

|
Двигатель
|
Производитель / марка
|
|
OM 502LA
|
Мощность двигателя номинальная
|
кВт / л.с.
|
390 / 530
|
Емкость топливного бака
|
л
|
800
|
Адаптеры
|
Жатка зерновая ЖЗК
|
м
|
9,2
|
Жатка для уборки сои ЖЗС
|
м
|
7,5 / 9,0
|
Жатка для уборки кукурузы КОК
|
ряд / м
|
8; 12 / 5,6; 8,4
|
Жатка для уборки подсолнечника ПС
|
ряд / м
|
12 / 8,4
|
Приспособление для уборки рапса ПР
|
м
|
9,0
|
Подборщик зерновой ПЗ
|
м
|
4,4
|
Система обмолота
|
Тип молотильного аппарата
|
|
барабанный
|
Ширина молотильного барабана
|
мм
|
1700
|
Диаметр молотильного барабана
|
мм
|
600
|
Диаметр барабана ускорителя
|
мм
|
450
|
Частота вращения молотильного барабана
|
об/мин
|
518...1152
|
Площадь подбарабанья
|
м2
|
1,95
|
Угол обхвата барабана подбарабаньев
|
град
|
224
|
Система сепарации и очистки
|
Тип соломосепараторов
|
|
роторный
|
Ротор
|
кол-во
|
2
|
Длина ротора
|
мм
|
4260
|
Площадь сепарации, не менее
|
м2
|
4,2
|
Общая площадь решет очистки
|
м2
|
5,8
|
Частота вращения вентилятора очистки
|
об/мин
|
504...1560
|
Бункер зерновой
|
Объем бункера
|
м3
|
10,5
|
Высота выгрузки, не менее
|
мм
|
4100
|
Скорость выгрузки, не менее
|
л/с
|
100
|
Измельчитель соломы, ножей
|
шт
|
92
|
Ходовая часть
|
Рабочая скорость движения
|
км/ч
|
10
|
Транспортная скорость движения
|
км/ч
|
20
|
Дорожный просвет
|
мм
|
380
|
Габаритные размеры и масса
|
Длина / ширина / высота в рабочем положении
|
мм
|
10950 / 9700 / 4870
|
Длина / ширина / высота в транспортном положении
|
мм
|
20270 / 4100 / 4000
|
Масса молотилки комбайна
|
кг
|
18050
|
