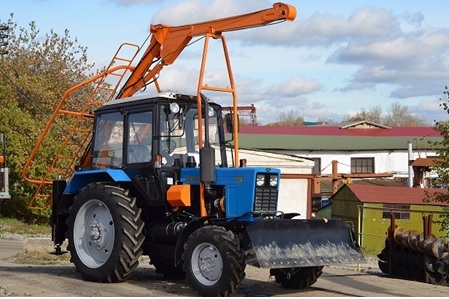

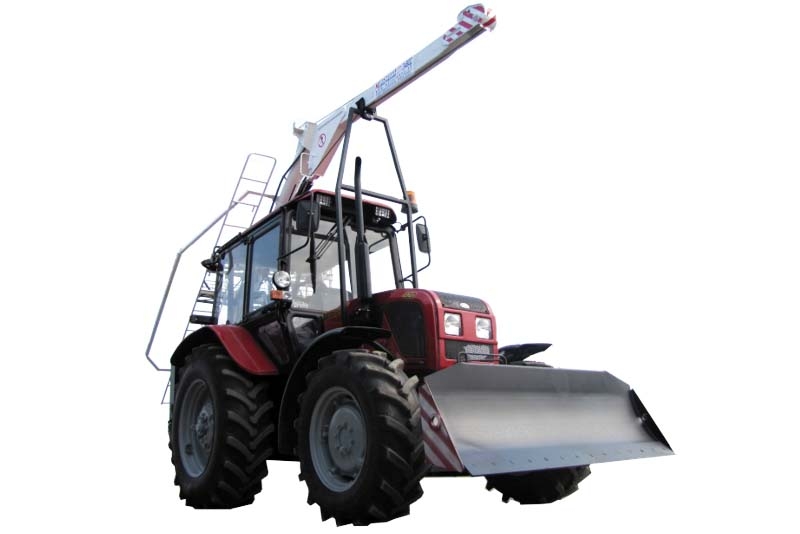

Машина предназначена для бурения скважин в грунтах до IV категории (приложение А) (при отсутствии валунов, плывунов и линз) и установки в них опор при строительстве линий электропередач и связи.
Машина также может использоваться при планировании небольших строительных площадок, засыпке траншей и ям. Кроме того машина БМ- 205В-02 используется для выполнения погрузочно-загрузочных
работ и транспортирования сыпучих материалов на небольшие расстояния.
Эксплуатация машины допускается в районах с умеренным климатом в интервале температур окружающего воздуха от минус 40 до плюс 40º С.
Базовое шасси |
Базовый трактор МТЗ-82.1 и его модификации |
Максимальная глубина бурения, м |
3 |
Диаметр бурения |
0,25- 0,80 |
Способ бурения |
Циклический |
Угол бурения, градусов |
60−102 |
Максимальный крутящий момент на бурильном инструменте Нм |
4900 |
Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН |
31,65 |
Тип привода подачи бурильного инструмента |
Гидравлический |
Тип привода вращения бурильного инструмента |
(Механически) Гидравлический |
Тип привода кранового оборудования |
Механический |
Частота вращения бурильного инструмента, об/мин |
(при оборотах двигателя 1400 об/мин), значение 35…153 |
Максимальная грузоподъёмность кранового оборудования, кг |
1400 |
Максимальная грузоподъемность погрузчика (ПФС-0,75), кг |
750 |
Максимальная высота подъёма грузового крюка, м |
7 |
Техническая производительность (при бурении скважин диаметром 0,5 м на глубину 3 м в немерзлых грунтах III категории), м/ч |
15 |
Преодолеваемый уклон в транспортном положении, градусов |
|
— продольный |
15 |
— поперечный |
12 |
Габаритные размеры в транспортном положении, мм |
|
— длина |
7400 |
— ширина |
2100 |
— высота |
3990 |
Габаритные размеры в рабочем положении, мм |
|
— длина |
7400 |
— ширина |
2100 |
— высота |
7500 |
Масса полная, кг |
5900 |
Бурильно-крановая машина по принципу действия является машиной механического бурения циклического действия с гидромеханическим приводом исполнительных механизмов.
Привод механизмов бурильного и кранового оборудования осуществляется от вала отбора мощности базового трактора с помощью механической трансмиссии и гидросистемы с силовыми цилиндрами.
Наличие трансмиссии с большим диапазоном скоростей вращения в сочетании с бесступенчатым регулированием поступательной подачи бурильного инструмента обеспечивает выбор рационального
режима бурения в зависимости от прочности и структуры разрабатываемого грунта.
Машина оборудована специальным крановым оборудованием с червячной лебедкой, которое обеспечивают установку опор в скважины при строительстве и ремонте линий электросвязи и электропередач.
